Schéma de câblage prise à 7 broches
Schéma de câblage de la prise remorque à 7 broches

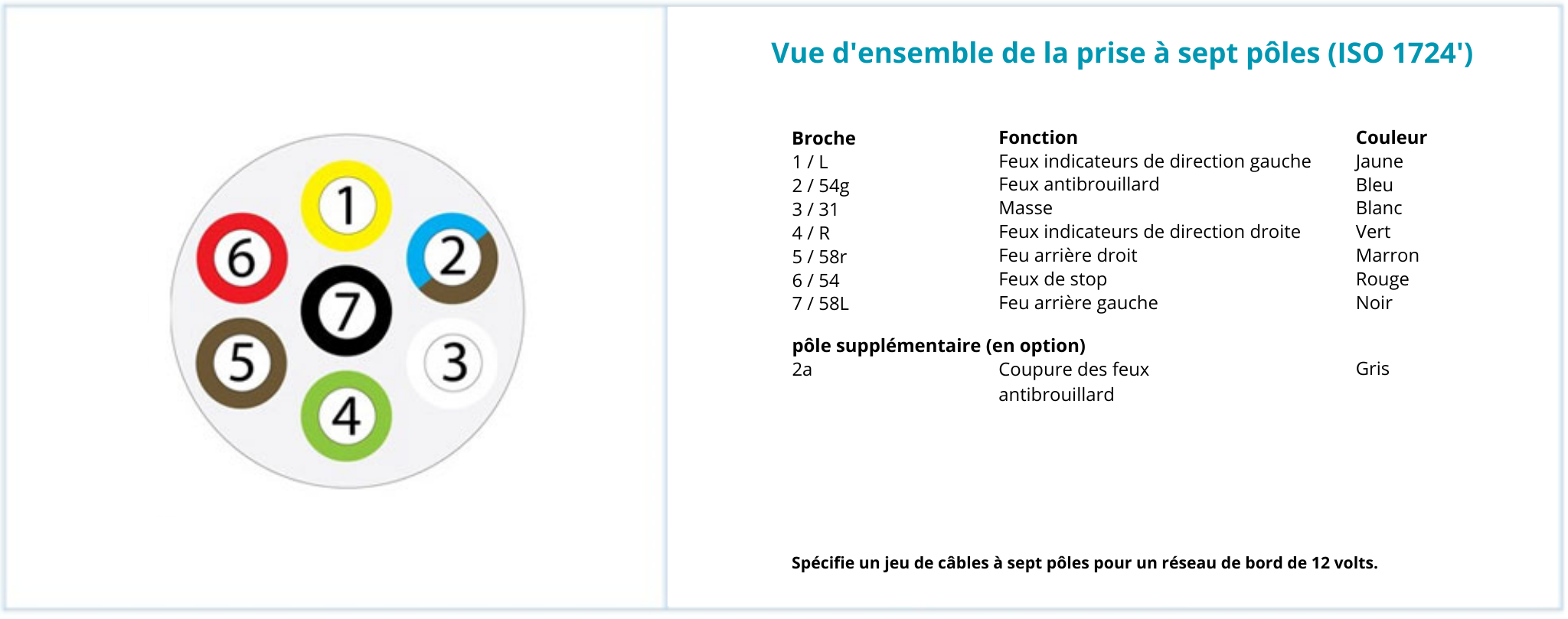

Ci-dessous, vous trouverez un aperçu schématique d'une prise à 7 broches pour votre remorque. Suivez ces combinaisons de couleurs et vérifiez les positions des couleurs sur la prise pour garantir le bon fonctionnement des feux de votre remorque, remorque ou caravane.
Comment connecter une prise à 7 broches ?
- Préparation : Rassemblez les pièces nécessaires : une prise à 7 broches, le câble principal, une pince à dénuder, un tournevis et un coupe-câble. Dénudez environ 7-10 cm du câble principal afin de dégager les fils individuels.
- Ouvrez la prise : Dévissez et retirez le boîtier de la prise. Dévissez également les petites vis à l'intérieur de la prise pour pouvoir fixer les fils plus tard.
- Dénudage des fils : Dénudez environ 5-6 mm des extrémités des fils individuels.
- Préparation de la prise : Faites glisser le boîtier et l'anneau en caoutchouc sur le câble avant de commencer à le connecter.
- Connexion des fils : Connectez les fils selon le code couleur indiqué dans le schéma de câblage.
- Fixation des fils : Assurez-vous que les fils sont bien fixés en tirant doucement dessus. Ils doivent être solidement attachés pour éviter de se détacher.
- Fermez la prise : Remettez l'intérieur de la prise dans le boîtier et fixez l'anneau en caoutchouc. Serrez bien toutes les vis, y compris la rainure, pour empêcher l'eau de pénétrer.
- Contrôle final : Vérifiez toutes les fonctions (éclairage, clignotants, etc.) pour vous assurer que tout est correctement connecté.
Voir la gamme complète d'éclairage
Voiture à 13 pôles et remorque à 7 pôles ?
Cela arrive aussi régulièrement. Pour convertir une prise de voiture à 13 pôles en une prise à 7 pôles, vous pouvez utiliser cette fiche d'adaptation.
Là encore, seules les fonctions à 7 pôles fonctionneront, et non les fonctions supplémentaires offertes par une prise à 13 pôles.
Peut-on connecter une prise à 13 broches à une prise à 7 broches ?
Cela arrive souvent. Pour convertir une prise de voiture à 13 broches en une prise de remorque à 7 broches, vous pouvez utiliser cet adaptateur. Notez que seules les fonctions à 7 broches fonctionneront et non les fonctions supplémentaires disponibles avec une connexion à 13 broches.
